Мультифазные насосы получили свое название благодаря способности перекачивать одновременно разные агрегатные состояния (фазы) вещества.

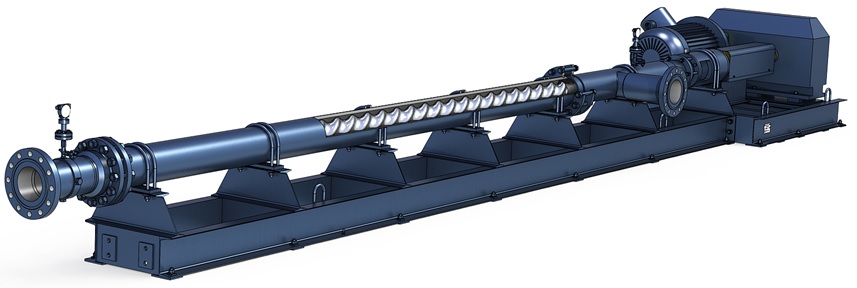

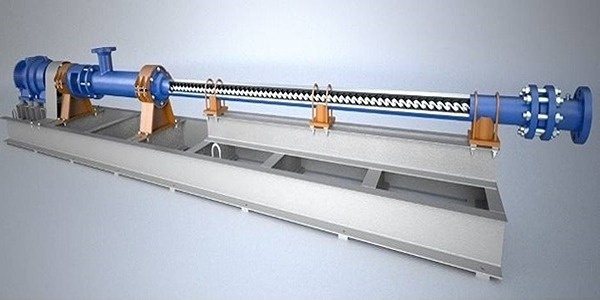

Одновинтовой насос – объемная, винтовая машина, состоящая из:

• рамы;
• привода;
• шпинделя с узлом уплотнения;
• насосной секции;
• узла соединения.

ГНК состоит из горизонтального электроцентробежного насоса, на металлической раме, смонтированный с асинхронным взрывозащищенным электродвигателем, муфтой, приемной камерой, разгрузочным упорным узлом. В зависимости от комплектации ГНК может дополнительно в себя включать систему охлаждения, гибкие входные и выходные рукава, трубную обвязку с системой фильтрации и обратных клапанов.

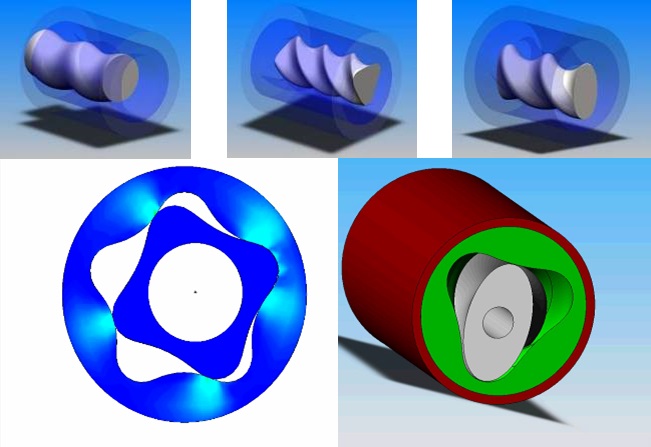

Геометрия и принцип работы.

Зубья ротора с зубьями статора образуют множество герметичных камер, которые при вращении ротора перемещаются в осевом направлении и таким образом перекачивают жидкость.

Одновинтовой мультифазный насос позволяет:

• перекачивать без пульсаций и эмульгирования газожидкостные смеси с содержанием газа до 80%. КПД установок при перекачке водно-газо-нефтяных смесей 65-70 %;
• производить перекачку всей скважинной продукции (нефть, вода, попутный газ) напрямую на УППН минуя ДНС;
• снизить капитальные и текущиеПогасить факела сжигания попутного нефтяного газа и использовать его в технологических целях на УППН;
• cнизить давление на устьях скважин, увеличить нефтеотбор и снизить напряженность работы погружных насосов.;
• перекачивать вязкие нефти без предварительного подогрева;
• перекачивать нефти с высоким содержанием мех. примесей (до 1%);
• с высокой эффективностью производить закачку водных и водно-газовых смесей в систему поддержания пластового давления в системах адресной закачки в нагнетательные скважины.

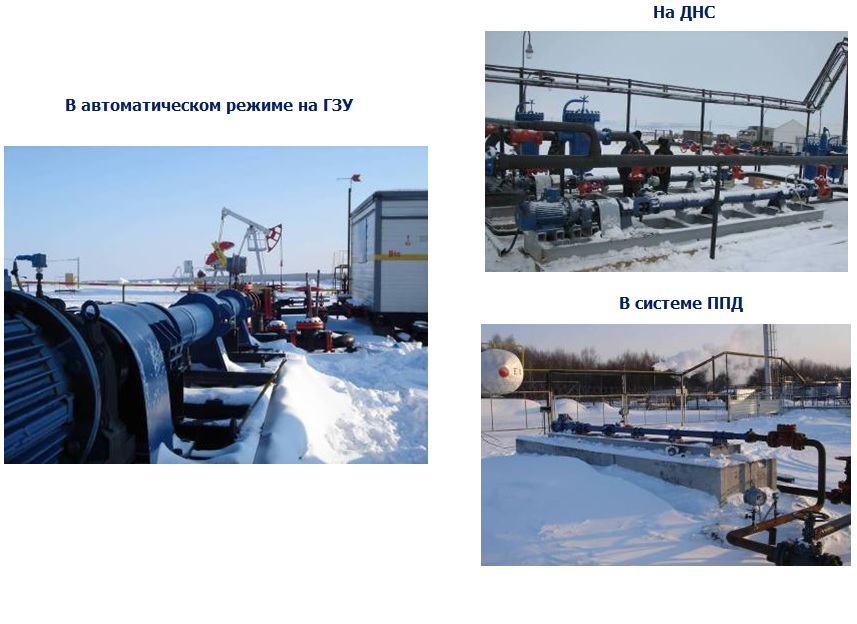

Варианты применения одновинтовых мультифазных насосов на нефтепромысле.

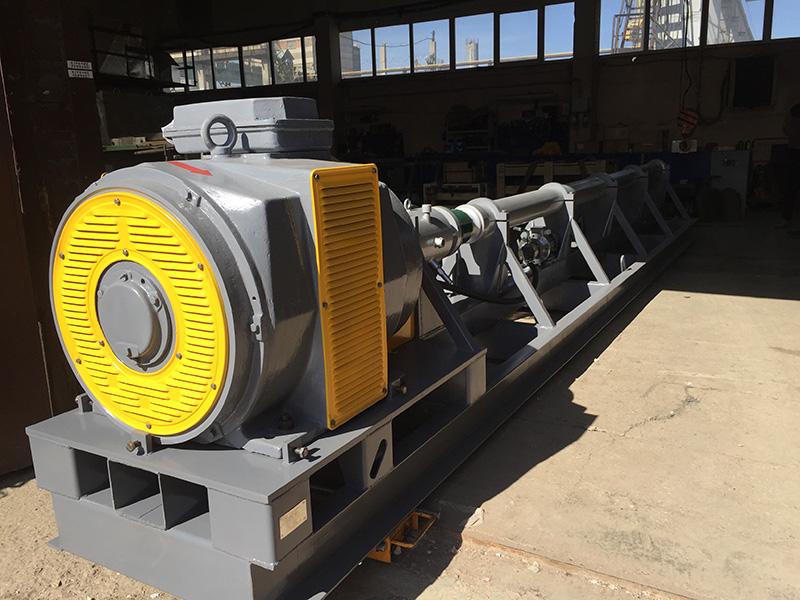

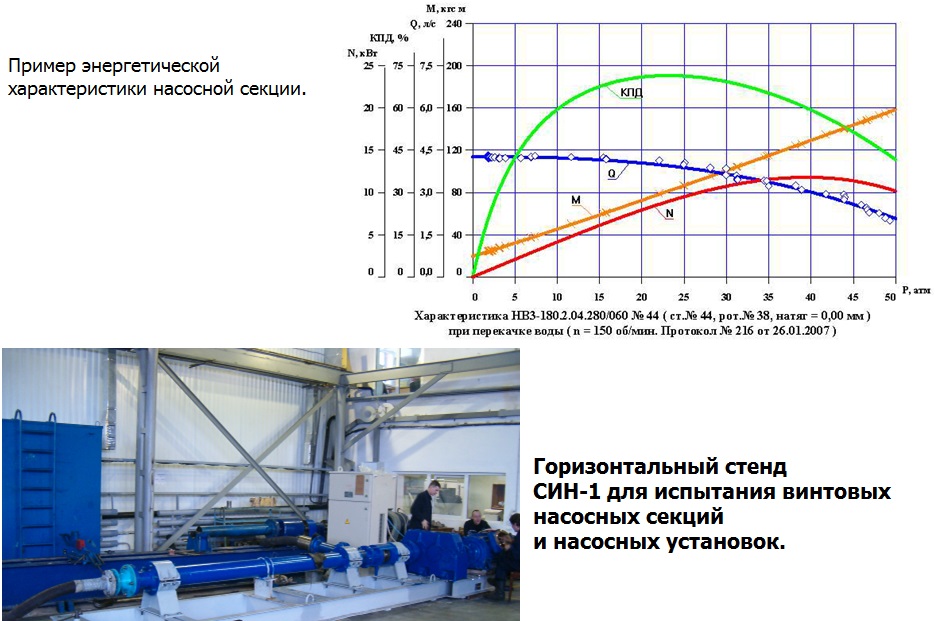

Испытания винтовых насосов

Основные параметры и размеры одновинтовых мультифазных насосных установок

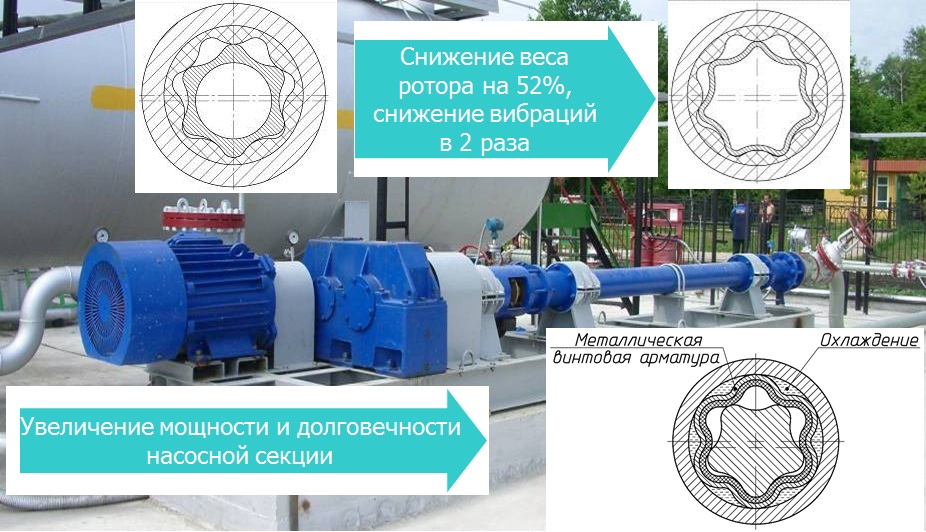

Новая мультифазная насосная установка

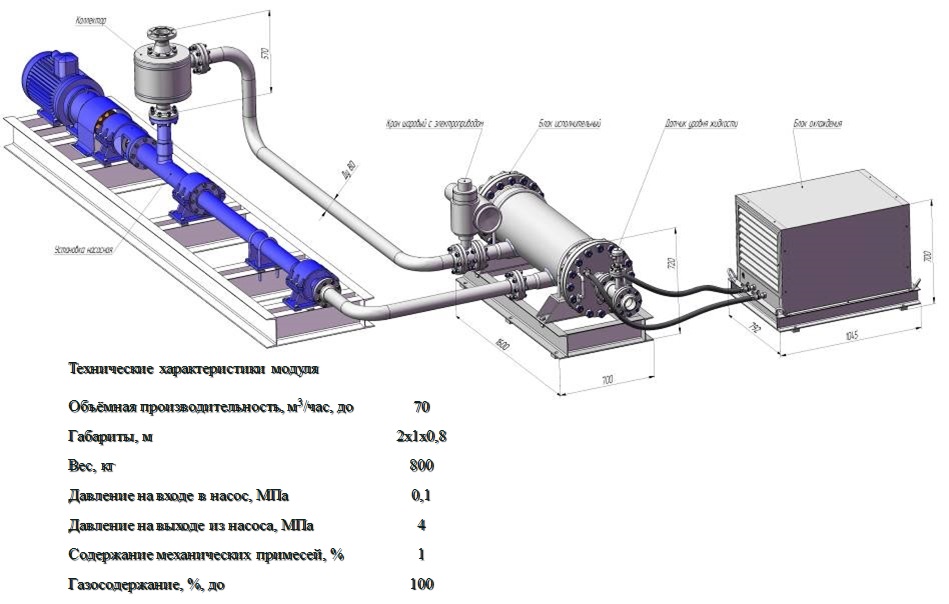

Модуль защиты ОМФНУ от газа

Позволяет поддерживать работу мультифазных насосных установок с объемным газовым фактором в смеси более 80%.

Полупогружной насос для откачки нефтесодержащих стоков из амбаров
